Тунелна пещ с ролкови конвейери

За постигане на равномерност на температурата във вътрешна фурна с ефективна височина от 700 милиметра, сложен въздушен поток изисква се дизайн. Можете да персонализирате ролковата конвейерна тунелна фурна в Dingfeng, която приема хоризонтален поток с висок поток система с кръстосан поток. Задвижва се от 1500-ватови независими двигатели с 12-инчови работни колела с много лопатки. Горещият въздух се нагнетява през специално проектирани перфорирани плочи от неръждаема стомана от двете страни, след което се събира върху повърхността на продукта и се връща през горния изпускателен отвор, като гарантира равномерността на температурата в цялата 15,6-метрова фурна работи стабилно в диапазона ±5-8°C.

Процес на нагряване

Индустриалната ролкова конвейерна тунелна фурна работи чрез функции за защита на безопасността, като например автоматична контрол на температурата, прецизна стабилизация на температурата и автоматично изключване при превишаване на температурния лимит. Вътрешността на фурната е равномерно конструирана с огледални плочи от неръждаема стомана и изолацията слой е запълнен със 120K силикагел алуминиева изолационна каменна вата за постигане на желания топлоизолационен ефект. The външната рамка е направена от железни профили, заварени заедно, докато външният панел на фурната е оформен с лазер рязане и след това хидроформиране върху студено валцувани стоманени плочи. Отоплителните тръби от неръждаема стомана се използват за отопление, и в комбинация с центробежен изпускателен вентилатор с нисък шум се формира ефективна система за циркулация на горещ въздух, което позволява на топлината да се разпространява равномерно по повърхността на продуктите.

Нашата конфигурация сертифициране

Ролковата конвейерна фурна на Dingfeng е оборудвана с усъвършенстван PLC и 10,2-инчов интерфейс със сензорен екран, управление система, която отговаря на стандартите на Индустрия 4.0. Операторите могат лесно да преглеждат температурата в реално време, двигателя честота и изходен ток. Най-важното е, че вградената функция за запис на данни може да съхранява топлинни криви за дълго време до 90 дни. Независимо дали оптимизирате производствените цикли или предоставяте доказателства за процеса за одити на клиенти, регулируемата честота на съхранение гарантира, че всяка партида от вашата производствена линия от 2 метра в минута има професионални поддръжка на данни.

Основни технически параметри

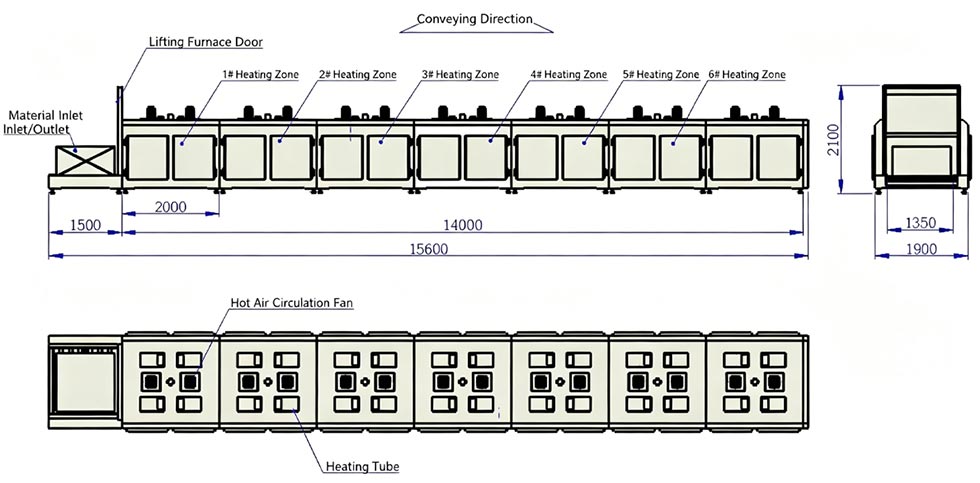

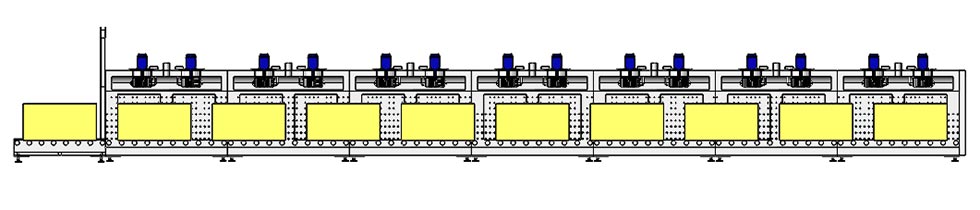

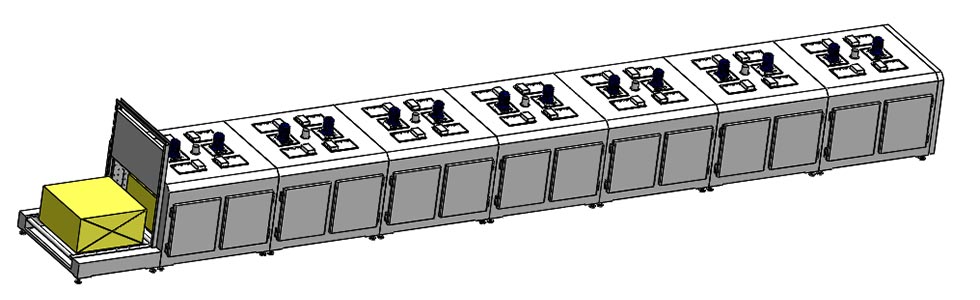

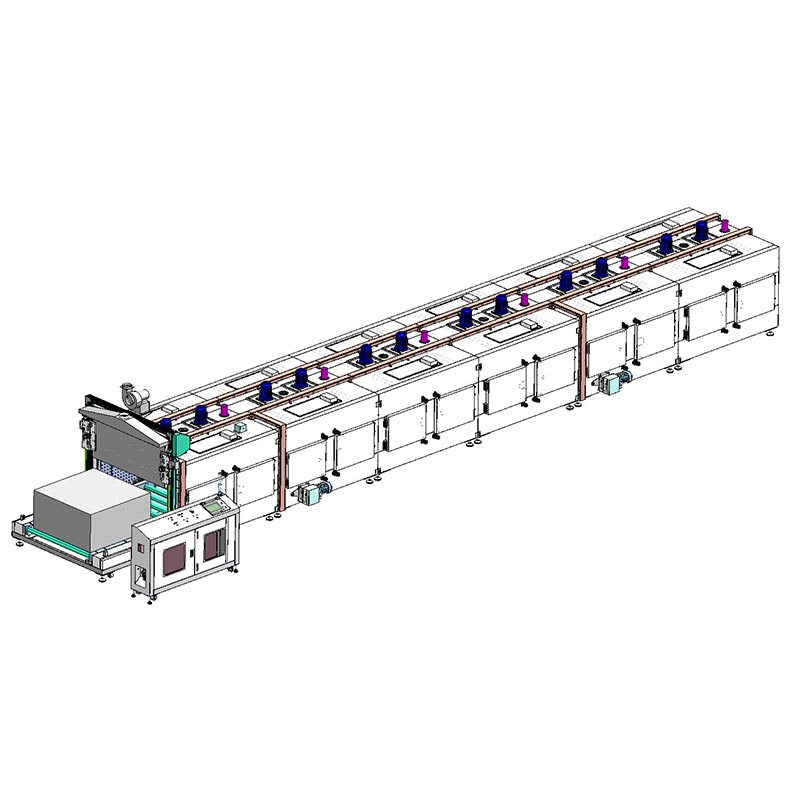

Общо описание на оборудването за тунелна пещ

Оперативен работен процес

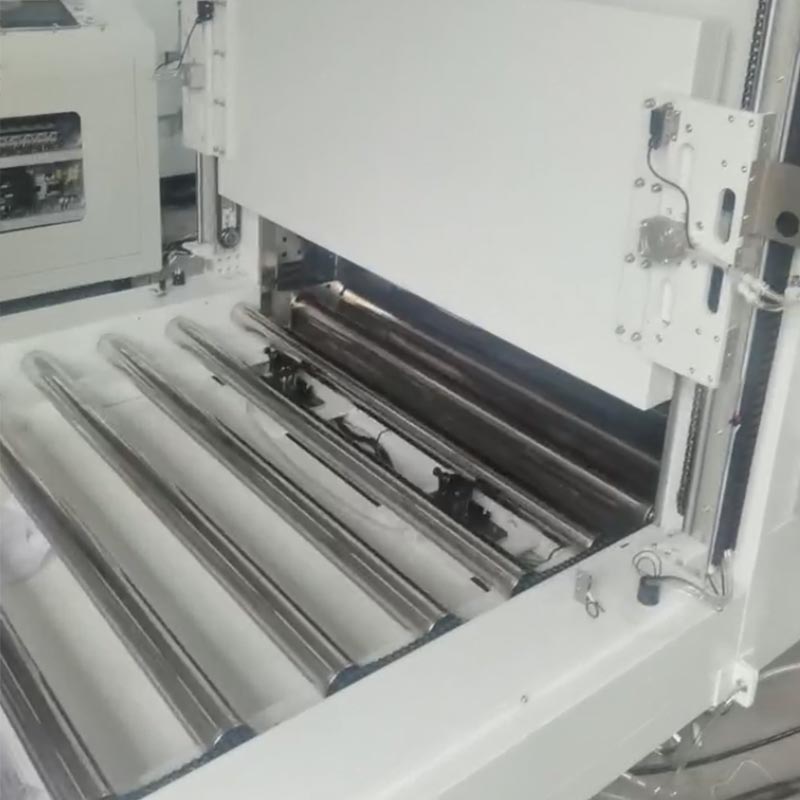

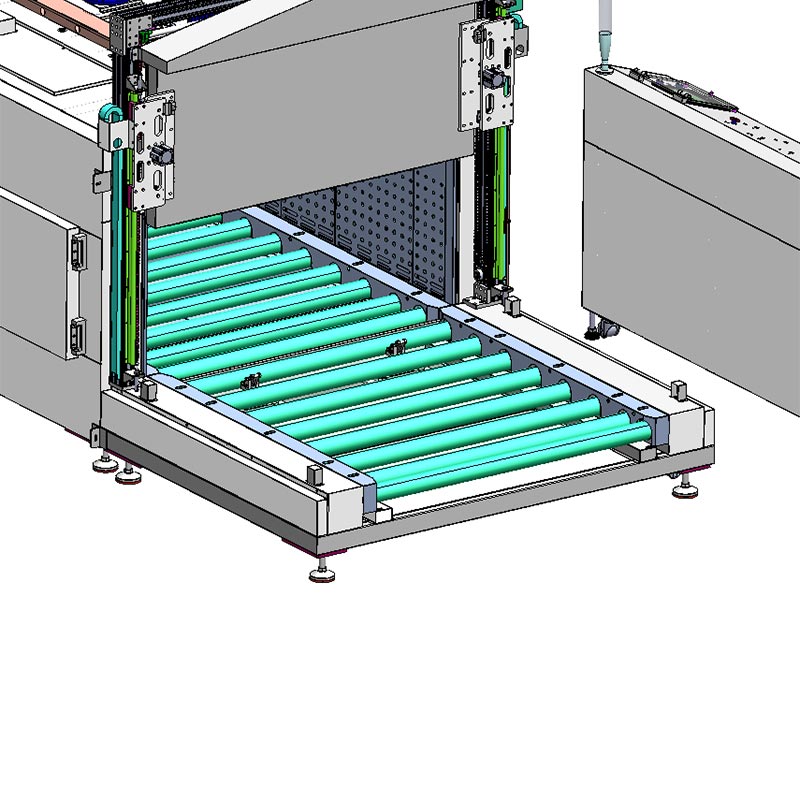

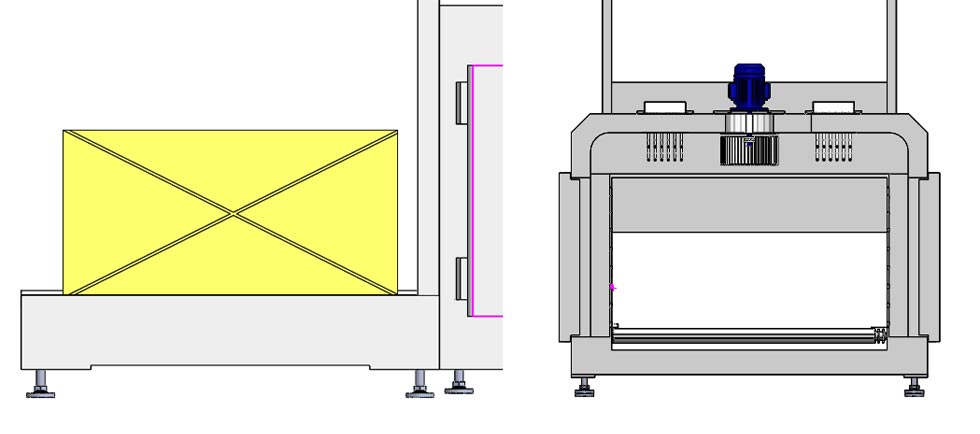

Ролковата лентова фурна Dingfeng е оборудвана с усъвършенствана полуавтоматична пневматична система за позициониране. Операторът ръчно подравнява палет с размери 1200x1200 mm към пневматичните ограничители на захранващата станция, за да задвижи конвейерната лента. Впоследствие пневматичните прегради се синхронизират с ролки с висок въртящ момент, за да транспортират палетите поетапно, напредването им на стъпки от 1550 mm; след всяко движение стоповете автоматично се нулират, за да получат следващата единица. След като фурната достигне пълния си вътрешен капацитет от девет палета, автоматична повдигаща се врата запечатва камерата и XINJE PLC активира системата за циркулация на горещ въздух с висока мощност. Системата предупреждава оператора чрез интегриран аудио-визуален сигнал аларми. Процесът на разтоварване отразява логиката на товарене, като използва високопрецизния пневматичен стъпков механизъм за безопасно и подредено транспортиране на палетите до зоната за поставяне.

Често задавани въпроси (ЧЗВ) – Тунелна пещ с ролков конвейер

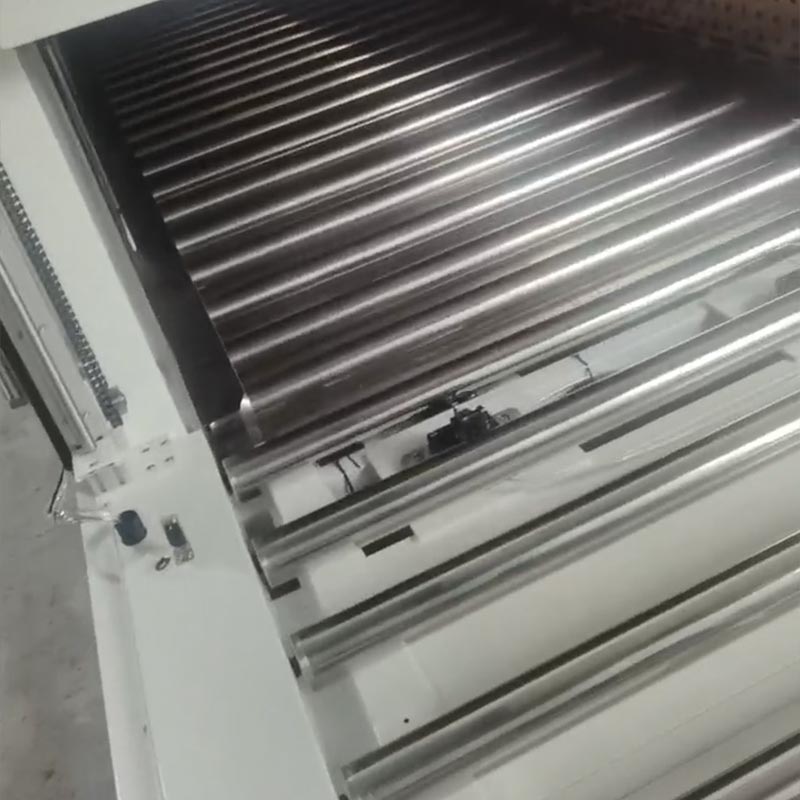

Q1: Как можем да гарантираме, че ролката ￠76 mm няма да се деформира при температура от 200°C?

Отговор: Ролката има подобрен вътре лагер, а диаметърът на ролката е 210 мм. Тези материали са претърпели термично стабилизираща обработка, за да се гарантира, че дори при състояние на пълно натоварване на детайл с размери 1200 × 1200 mm, ролката може да поддържа перфектна концентричност и плавно въртене и няма да се деформира или заклещи при всякакви метеорологични условия отоплителна среда.

В2: Може ли да се адаптира към различни височини на продукта?

Отговор: Да. Ефективната вътрешна височина е 700 mm, което е много подходящо за големи хардуерни продукти. The поддържа се равномерност от ±5-8°C.

Q3: Как изпускателната система се справя с отработените газове, произведени от пръскане или дехидратация?

Отговор: Инсталирахме 750-ватов високотемпературен принудителен вентилатор на всмукателния отвор и поставихме регулируеми нови вентилационни отвори във всяка отоплителна зона. Това гарантира бързото изхвърляне на влагата и ЛОС, предотвратявайки натрупването на газ и осигуряване на свежа и окислително стабилна среда за вашето покритие.
